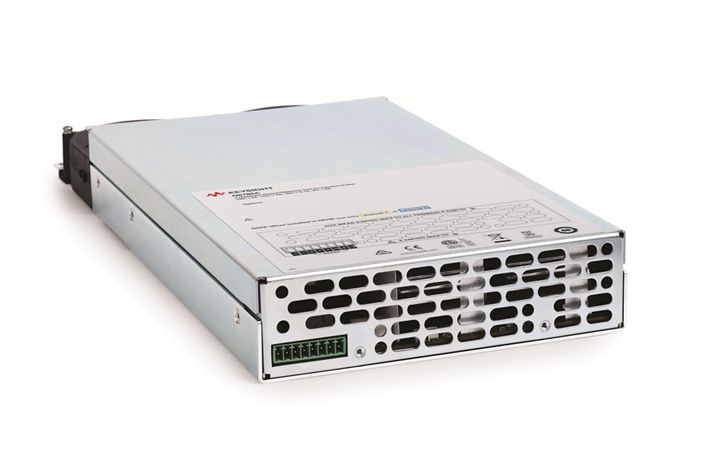

產品介紹

N6780 系列是目前唯一可以通過單次測量和單一視圖提供 nA 至 A 范圍電流消耗視圖的 SMU，能夠幫助用戶獲得深入洞察，確保出色的電池壽命。

特點

額定輸出：

• 電壓：20 V /15 V /10 V / 6 V
• 電流：± 4 A/± 5 A/± 6.7 A/± 8 A
• 功率：高達 80 W

輸出電壓波紋和噪聲（PARD），20 Hz – 20 MHz:

• CV峰峰值：15 mV
• CV有效值：1.5 mV

編程精度（預熱 30 分鐘，23°C ± 5°C 溫度條件下，最小到最大范圍）：

• 電壓，20 V、15 V、10 V 和 6 V 量程：0.025% + 1.8 mV
• 電流，4 A、5 A、6.7 A 和 8 A 量程：0.04% + 1.4 mA

測量精度（23°C ± 5°C 溫度下）：

• 電壓，20 V 量程：0.025% + 1.8 mV
• 電流，8 A 量程：0.04% + 1.5 µA
• 電流，100 mA 量程：0.025% + 10 µA
• 電流，1 mA 量程：0.025% + 100 nA

確保出色的電池壽命

是德科技旗下 N6780 系列是目前唯一可以通過單次測量和單一視圖提供 nA 至 A 范圍電流消耗視圖的 SMU，能夠幫助用戶獲得深入的洞察，確保出色的電池壽命。

出色的供電能力：精確電池仿真

• 類似于電池的穩定無毛刺源極和漏極（供電/電子負載）
• 可編程輸出電阻能夠仿真電池內部電阻

出色的測量功能：超出預期的測量范圍

• 是德科技獨有的技術創新無縫測量范圍切換技術支持用戶通過單次測量表征關機、睡眠和傳輸模式的器件電流，無需多次測量掃描
• SMU 安培計（零負擔電流分流）模式支持用戶執行電池消耗測試，表征使用真實電池時的器件性能

卓越的分析功能：前所未有的深入器件功率消耗洞察

• 內置數字轉換器能夠每隔約 5 us（約 200 kHz）測量并記錄電壓、電流和功率
• 14585A 軟件提供示波器、數據記錄和 CCDF 功能，可以幫助用戶查看并分析短期和長期功率消耗
