產品介紹

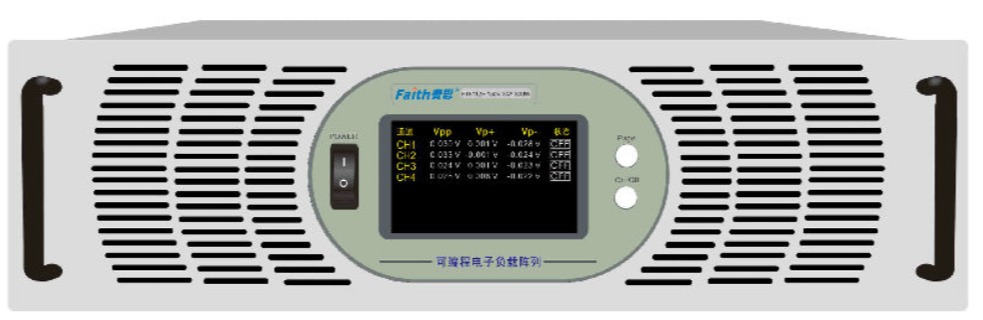

FT6110系列可編程多通道電子負載陣列，是費思在FT6100系列多通道電子負載陣列的集成上開發的一款主要針對電源ATE測試系統使用的高性能、高性價比的產品。

為了方便電源ATE測試系統開發，F(xiàn)T6110內置了電壓電流紋波測試、動態掃頻、負載效應測試、LED驅動測試、OCP測試、斜率設置等專項功能，并提供了完善的DLL開發包。支持支持C#、C++、Delph、Labview開發語言，方便用戶二次開發。

FT6110適用于電源生產測試、老化，電池化成、老化測試、線束測試等自動化領域。如：適配器電源，LED電源、直流轉換器、電動工具、手機充電器、平板電腦充電器、電池、不間斷電源（UPS）、電池管理系統（BMS）等產品的ATE自動化測試系統。



 FT6110系列主要特征

1.     功率通道：150W x 8CH/300W x 4CH；

2.     電壓范圍：0～150V/0～500V；

3.     電流范圍：0～30A/0～15A；

4.     定態模式：CC、CV、CR、CP；

5.     LED測試功能，可模擬真實LED負載帶載波形；

6.     50KHz的動態測試功能，可設置上升、下降斜率；

7.     高達500kHz電壓、電流采樣率；

8.     測控精度，電壓：0.03%+0.02%F.S，電流：0.03%+0.05%F.S.；

9.     支持電壓遠、近端功能；

10.  電壓、電流多量程可切換；

11.  電池放電測試功能；

12.  負載效應測試功能；

13.  電壓、電流紋波測試功能；

14.  動態掃頻功能；

15.  序列功能，模擬較復雜負載帶載波形；

16.  自動測試功能，更適合生產測試，自動判斷輸出測試結果；

17.  方便實用的OCP測試功能；

18.  通道間電氣隔離；

19.  多通道同步帶載功能，便于多通道電源測試應用；

20.  過電壓、過電流、過功率、過溫度以及反接檢測等保護；

21.  支持脫機、在線兩種工作；

22.  提供LAN、RS485遠程通訊接口，方便用戶多機集成；

23.  支持標準MODBUS通訊命令，完善的DLL開發包，支持C#、C++、Delph、Labview開發語言，方便用戶二次開發；

24.  TFT彩色液晶顯示屏，數據顯示全面，便于查閱；

25.  采用智能風扇控制，節約能源，降低噪音；

26.  19寸機架式結構設計，便于系統集成安裝。



 FT6110系列訂貨信息：

產品名稱	型號	備注
可編程多通道電子負載主機	FT6110	可配FT6111A、FT6112A、FT6113A、FT6111R、FT6112R、FT6113R模塊2-4個，同一主機內模塊不能混配
可編程多通道電子負載模塊	FT6111A	150V/30A/150W，2通道
可編程多通道電子負載模塊	FT6112A	150V/30A/300W，1通道
可編程多通道電子負載模塊	FT6113A	500V/15A/300W，1通道
可編程多通道電子負載模塊	FT6111R	150V/30A/150W，2通道
可編程多通道電子負載模塊	FT6112R	150V/30A/300W，1通道
可編程多通道電子負載模塊	FT6113R	500V/15A/300W，1通道
