產品介紹

特點

獲得更深入的洞察

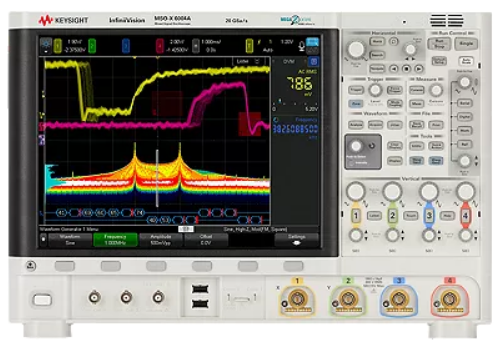

InfiniiVision 6000 X 系列數字示波器是 InfiniiVision 系列中最先進的產品。 您可以使用它們的直方圖、抖動分析和眼圖等功能，更深入地分析信號。 與其他示波器不同的是，這些先進功能使用起來非常簡單。 直觀的觸摸屏用戶界面、語音控制和區域觸發，讓復雜的任務變得簡單無比。

• PathWave BenchVue 示波器軟件可提供遠程控制、數據記錄和自動化測試等功能
• 1 GHz 到 6 GHz 的帶寬讓您可以查看頻率更高的信號
• 利用區域觸發技術，隔離信號只需幾秒
• 在 1 mV/格標度和 1 GHz 帶寬時的本底噪聲僅為 115 μVrms，因此您可以進行更精確的測量
• 硬件串行分析選件讓您能夠更快進行串行總線解碼
• 使用先進的數學功能和可選的雙通道任意波形發生器執行仿真操作
• 通過先進的抖動分析、時間間隔誤差（TIE）繪圖、直方圖和眼圖等功能，實現更深入的洞察

執行復雜的信號分析

6000 X 系列示波器擁有非常先進的 InfiniiVision 分析工具：

• 您可以使用分段存儲器、模板和測量極限測試以及眼圖功能，分析信號中最復雜的部分
• 使用區域觸摸觸發功能，一步即可輕松完成復雜的觸發操作。 只需用手指在屏幕上劃出一個方框即可
• 7 合 1 儀器，讓示波器發揮更大作用：示波器、頻率響應分析儀（波特圖）、邏輯分析儀/混合信號示波器（MSO）、協議分析儀、雙通道任意波形發生器、電壓表和頻率計數器
• 標配 PathWave BenchVue 軟件，可以自動執行測試并收集數據

主要技術指標



帶寬

1 GHz 至 6 GHz

通道數

2 個或 4 個模擬通道
+ 16 個數字通道（MSO 型號）

最高采樣率

20 GSa/s

波形捕獲率

450,000 波形/秒

最大存儲器深度

4 M 點
