產品介紹

特點

功能更先進，使用更簡便

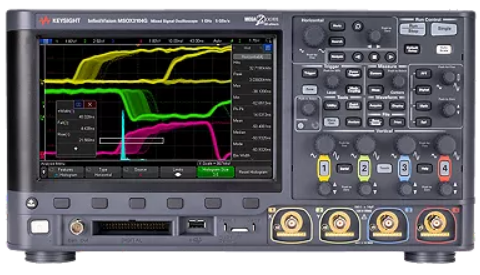

Keysight 3000G X 系列示波器支持您快速、輕松地執行可靠的測量。 3000G X 系列將我們的高端技術帶給入門級示波器，共有 20 種型號可供選擇，分別提供 100 MHz 到 1 GHz 的帶寬，并配有 8.5 英寸電容式觸摸屏和直觀的用戶界面。 它具有每秒 1,000,000 個波形的超快波形捕獲率，讓其他示波器無法捕捉的毛刺和異常也無所遁形。 您可以結合使用自動化示波器軟件、波形和測量直方圖以及區域觸摸觸發功能――只需用手指在屏幕上畫個方框，就可以一步完成先進的測量。

一站式滿足您的所有需求

3000G X 系列示波器具有進行通用電子設計所需的各種功能和軟件，開箱即可使用。 它包含豐富的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持，是在研發階段進行調試、低速串行設計和測試以及電源完整性測試的理想選擇。

嵌入式軟件套件（D3000GENB）

Keysight InfiniiVision 示波器的嵌入式軟件套件能夠?qū)Ω鞣N最常用的串行總線進行協議觸發和解碼，協助工程師完成嵌入式和混合信號設計。 這個軟件套件還支持其他先進分析功能，可用于測試當今的電子設計。 它具有以下特性：

• I2C、串行外設接口（SPI）、通用異步收發信機（UART）、推薦標準 232（RS232）/推薦標準 485（RS485）、I2S 和通用串行總線供電（USB-PD）觸發和解碼
• 硬件模板極限和測量極限測試
• 頻率響應分析（波特圖）
• HDTV 視頻分析
• 雙總線時間交織協議列表顯示

多功能 3000G X 系列

Keysight 3000G X 系列不僅僅是一臺示波器。 它還綜合了其他儀器的功能，體積不變而功能更多，幫助您節省寶貴的工作臺空間。 所有這些儀器的功能都是 3000G X 系列的標準配置，例如：

• 示波器（包括局域網（LAN）和視頻圖形陣列（VGA）連通性模塊）
• 協議分析儀
• 混合信號示波器（MSO），添加了 16 個數字通道（MSO 型號上的標配）
• 頻率響應分析儀（波特圖）
• 20 MHz 任意波形發生器
• 3 位數字電壓表
• 8 位計數器和累加器



主要技術指標

帶寬

100 MHz 至 1 GHz

通道數

2 個或 4 個模擬通道
+ 16 個數字通道（MSO 型號）

最高采樣率

5 GSa/s

波形捕獲率

1,000,000 波形/秒

最大存儲器深度

4M 點
