近日，我公司的合作好伙伴合肥天時測控技術有限公司的徐經理咨詢一個德國EA直流電源能否串聯的問題。客戶提出，以PSI 9500-60 3U的電源為例，能否串聯以便獲得大于500V的輸出電壓？

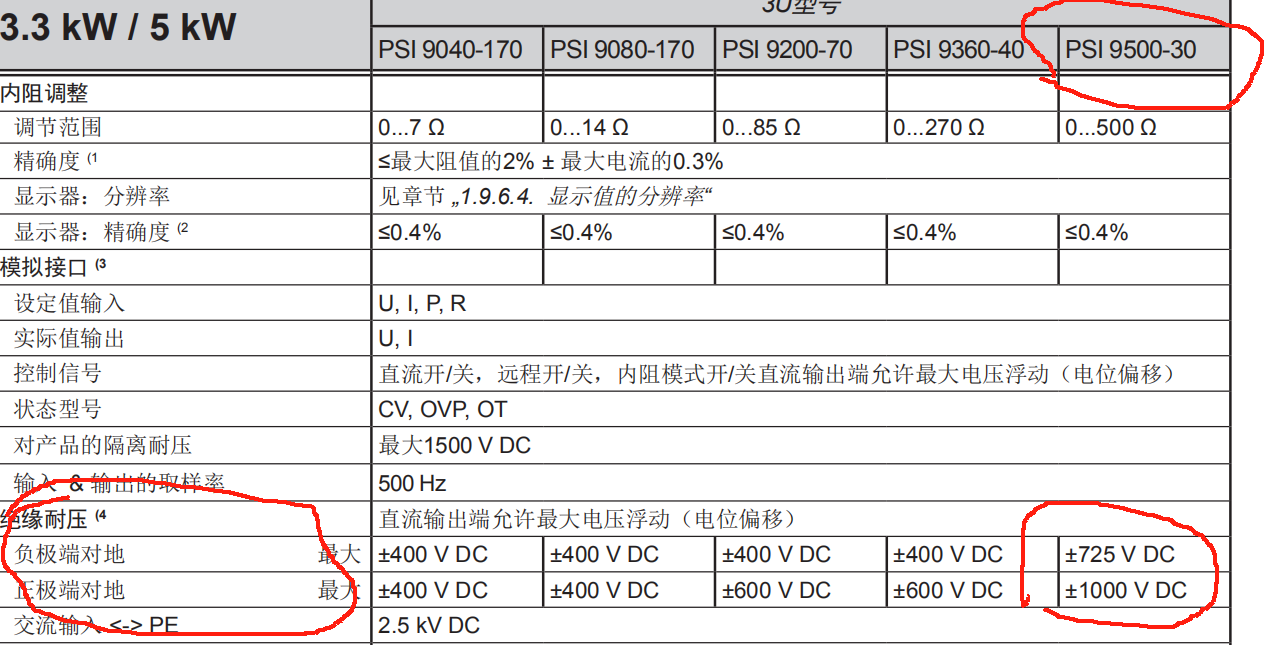

        一般而言，最好不要采用串聯的方式來供電。因?yàn)槿鐖D所示，直流電源的正負極對地都有一個絕緣耐壓值。

         如果只是兩臺電源串聯，勉強符合要求，但是這樣增加了內阻，尤其在負載較大時，輸出端壓降會比較明顯。

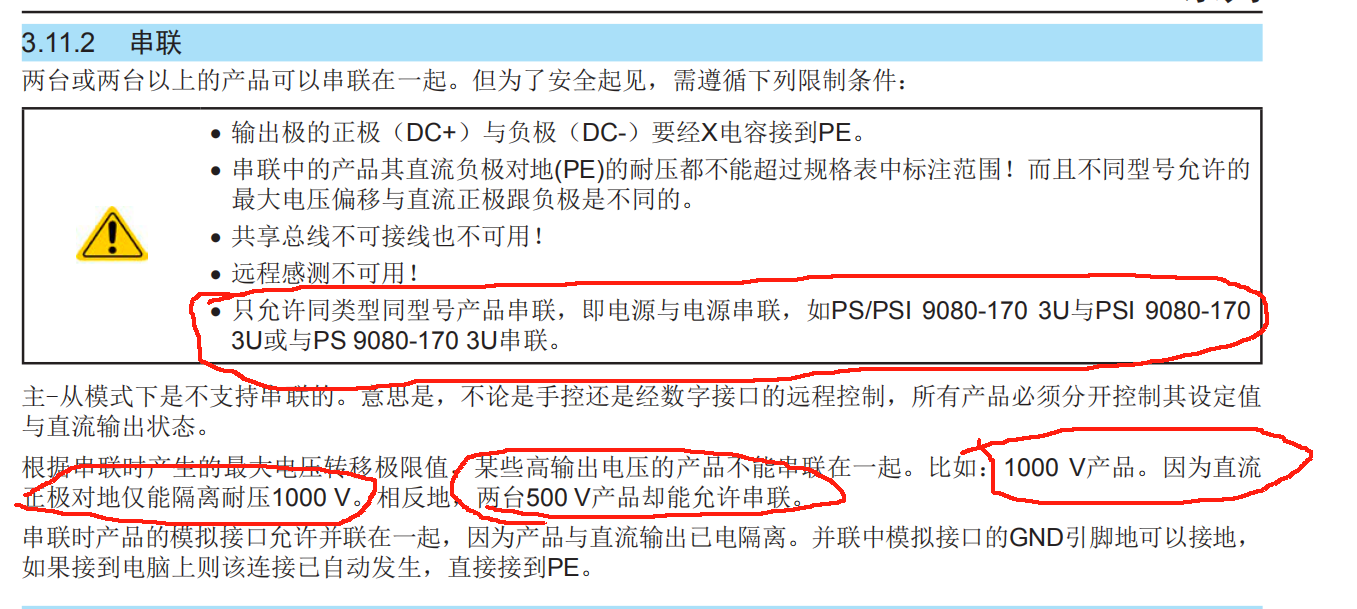

          在遇到電源不湊手的情況下，需要臨時使用這種方案，為保險其間，可按照使用手冊中提到的應用方案進行串聯。如下圖：

          這樣可以保證紋波較小，負載調整率較小。

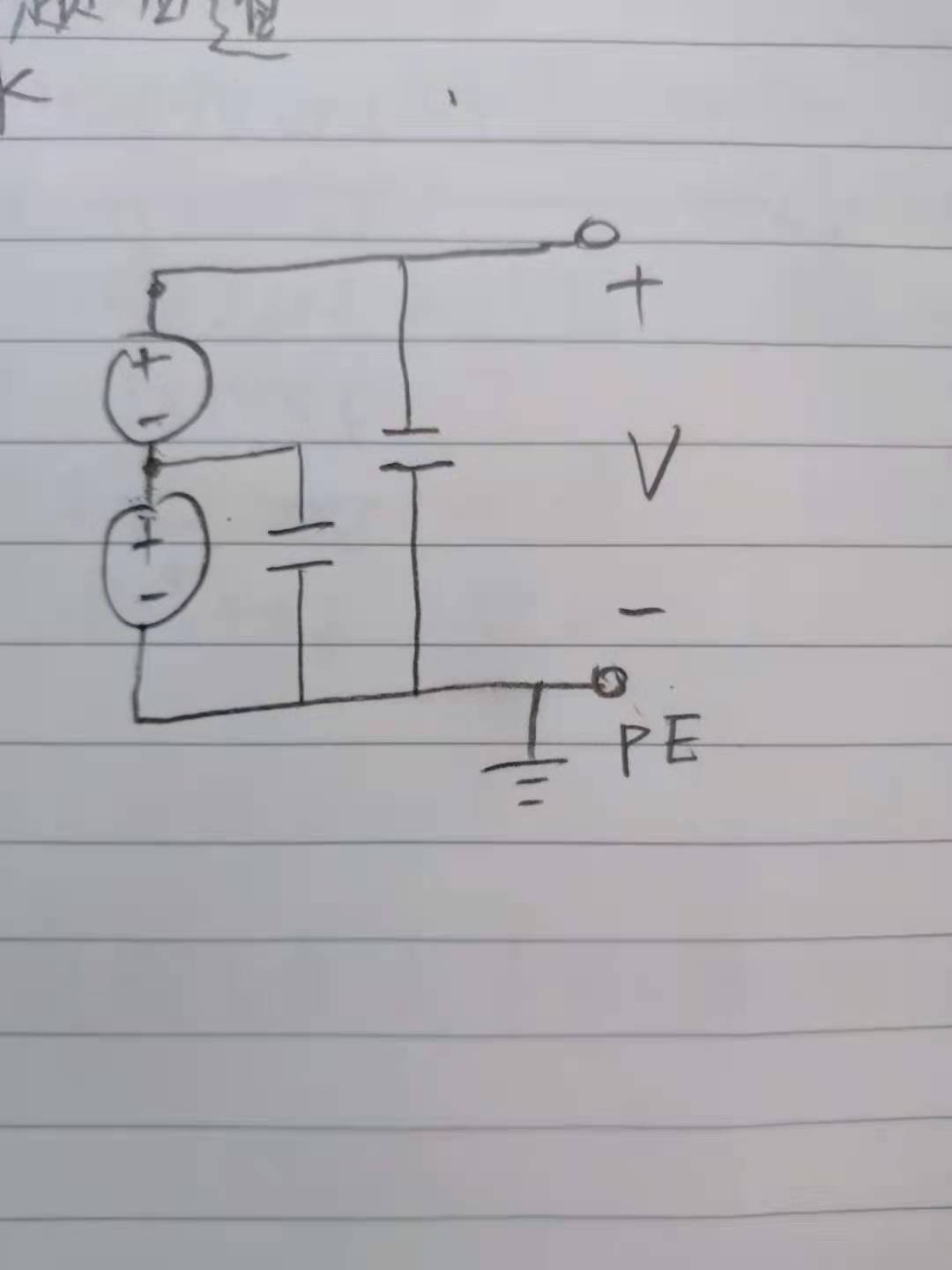

          具體接線如下圖：

        具體電容的容值可以接上示波器查看紋波，按照自己可以接受的紋波大小來確定容值的大小。
